掲示板 一覧

はじめまして。

ソニーカメラさん2023/10/17 08:04作成

よろしくお願いいたします。

2コメント2023/10/18 19:46

ベローズ張替え計画編その1

ぎょらんさん2021/12/01 22:13作成

素材をどうするかですが、これはもう何度もやってて
 ヤンピー、子羊の革です、厚みは0.25㎜。10年以上前に買った。
 残り少なくなって、今回で終いかも(^^;
ヤンピーだけだと折り目がつきにくい、柔軟すぎるです。
 なので和紙を裏打ちします。
 接着剤は水で薄めた木工ボンド。塗って貼って板に挟んで乾燥。
 裏打ち後の仕上がり厚みは0.31㎜。
 まだ実施してません、切り抜く形が決まってないから。

1,これを踏まえて・・まずは「縮めた」ときです。

カメラ側のボードとレンズ側ボードの間隔(隙間?)を測定しました。
11.6㎜
11.6÷0.31=37.4 重ねることができる素材の枚数なんで37ですね。
実際何枚になるかは・・普通は偶数の倍になります。つまり4の倍数です。
奇数の倍数も可能だけど、ライカベローズの蛇腹固定法から・・
偶数の倍なら、ねじ穴の追い加工が不要になります。

 よって、4×9=36枚 か 4×8=32枚 です。

オリジナルの蛇腹はどうなん?数えてみました 4×8=32枚 です。
似たような厚みの素材を使ってますね(^^♪ちょっと厚めなのかもです。

2,次は「伸ばした」ときです。

測定しました。間隔(隙間?)は107㎜です。

3,蛇腹の形
亀甲形?っていうのかな(^-^;
重要な寸法はaとbだけです(^^;
角度は四角いベローズなら45度です。

現行オリジナルはa=52㎜ b=8㎜です。
んで、枚数を4で割って1を引いた数・・32なら7です。
んで、これにbをかけて、さらに倍・・つまり112㎜
これが蛇腹を伸ばし切った寸法です。え、112㎜と107㎜(^^;
余裕がなさすぎ(^^; ハリハリのピンピンですね。実際そうです(^^;

0コメント

ライカベローズⅡの蛇腹を張替大作戦

ぎょらんさん2021/11/22 20:08作成

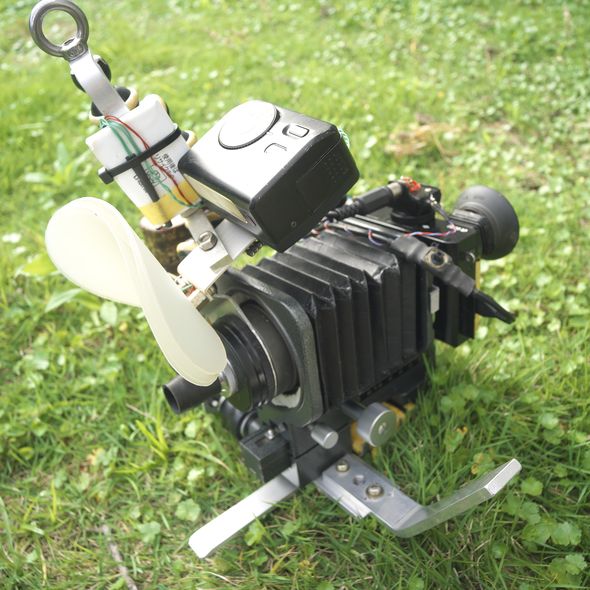

今年の春に手持ち向け置きピンブラケット※装置「おてもち君」が完成したのですが

そもそもが、ライカのベローズⅡ中古品が安かったのでヤフオクで落札
が最終的なエポックだったのです(^^;

他のは知らんけど、この個体のマクロスライダ部がどえらくスムーズ(^^♪
大昔に秋葉原で買ったギアボックス付き小型ステッピングモータで駆動可能
これが判明して、製作に入り、6ヵ月で完成。下記写真参照

※置きピンブラケット
フォーカスシフトとかフォーカスブラケットってメーカーさんは言うけど
これはフォーカシング(ヘリコイドとかレンズブロック移動によるピント変更)
してるためで・・おてもち君は違う(^^;
カメラ+光学系の全体移動です(^^; なので置きピンブラケット(^^;

ベローズが「お安かった」せいだろうけど・・蛇腹部の痛みが激しい(^^;
出品者にクレーム付けての返品など、とんでもない(^^)/
この子は超貴重な「どえらくスムーズスライダ」なのですよ(^^)/

ということで・・痛んでるとこはゴム系塗料塗ってごまかしてる(^^;
長持ちしそうもないです(^^; で、大作戦の発動です!

内容はかなり長くなると思うです。
第1章 設計と言うか計画編
第2章 製作編
第3章 交換編

になりますね(^^♪









0コメント
